American Paulin System Surveying Micro Altimeter Model M-1
Description

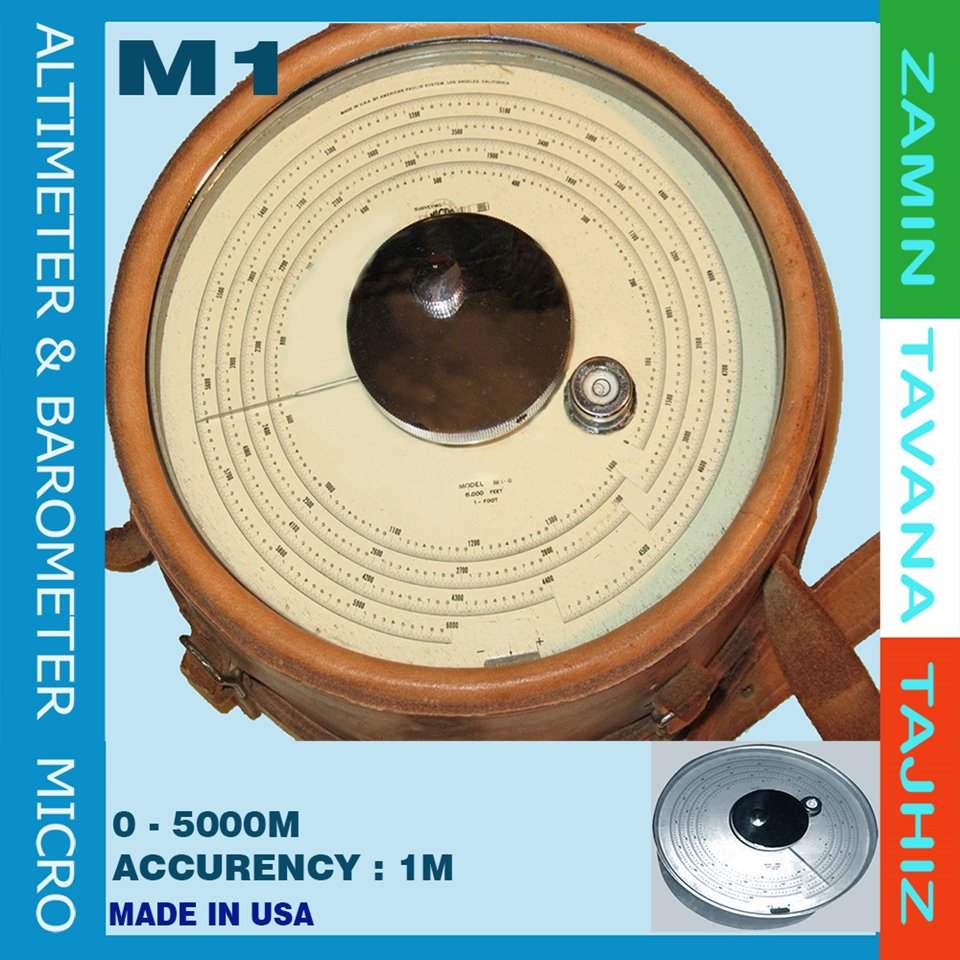

Cylindrical altimeter for the measurement of altitude. Consists of an aneroid barometer housed in a circular metal case with protective leather covering with straps for holding the instrument. It has a glass cover on its face with a bubble level and a lock for the pointer.
The altimeter has a scale that grows counter-clockwise, with a range from -500ft to 14.500 ft. with markings every 10ft. The scale wraps around the face twice, with the lower altitudes closer to the center.
The instrument still has its original packaging, a yellow cardboard box
Similar to a basic aneroid barometer, this instrument uses a relatively large partially evacuated metal chamber, which is sensitive to small changes in atmospheric pressure. The minute contractions and expansions of the chamber are amplified by internal clockwork, and reflected on the dial.
This particular altimeter was explicitly designed for surveying work, with a very high accuracy of 10ft.
Paulin barometers are very sensitive to inclination. For fine measurements, it is placed horizontally (frequently on a tripod) and levelled (this one has a bubble level on its face). For transportation, its mechanism must be locked..
Dimensions:
altimeter: 10.6 × 15 × 19 cm (4 3/16 × 5 7/8 × 7 1/2 in.)
cardboard box: 11.3 × 18.5 × 13.1 cm (4 7/16 × 7 5/16 × 5 3/16 in.)
Accessories: original cardboard box
-
دقیقترین ارتفاع سنج آنالوگ یا عقربه ای
دقت 1 متر
-
رنج اندازه گیری 0 تا 5000m
بدنه استیل
دارای کیف حمل
قطر صفحه حدود 20 ساتیمتر
ترجمه ماشینی متن فوق
شرح: ارتفاع سنج استوانه ای برای اندازه گیری ارتفاع. شامل یک فشارسنج آنروید است که در یک محفظه فلزی دایره ای با پوشش چرمی محافظ با تسمه هایی برای نگه داشتن ابزار قرار گرفته است. روی صورتش روکش شیشه ای با سطح حباب دار و قفلی برای اشاره گر دارد. ارتفاع سنج دارای مقیاسی است که در خلاف جهت عقربه های ساعت رشد می کند، با دامنه ای از -500 فوت تا 14.500 فوت با علامت گذاری در هر 10 فوت. ترازو دو بار به دور صورت می پیچد و ارتفاعات پایین تر به مرکز نزدیک تر است. این ساز هنوز بسته بندی اصلی خود را دارد، یک جعبه مقوایی زرد شبیه به یک فشارسنج آنروئیدی پایه، این ابزار از یک محفظه نسبتاً بزرگ فلزی نیمه تخلیه شده استفاده می کند که به تغییرات کوچک در فشار اتمسفر حساس است. انقباضات و انبساط های دقیقه ای محفظه توسط ساعت داخلی تقویت شده و روی صفحه منعکس می شود. این ارتفاع سنج خاص به صراحت برای کارهای نقشه برداری، با دقت بسیار بالای 10 فوت طراحی شده است. فشارسنج های پائولین به شیب بسیار حساس هستند. برای اندازه گیری های دقیق، آن را به صورت افقی (اغلب روی سه پایه) قرار می دهند و تراز می کنند (این پایه دارای سطح حباب روی صورت خود است). برای حمل و نقل مکانیسم آن باید قفل باشد..
